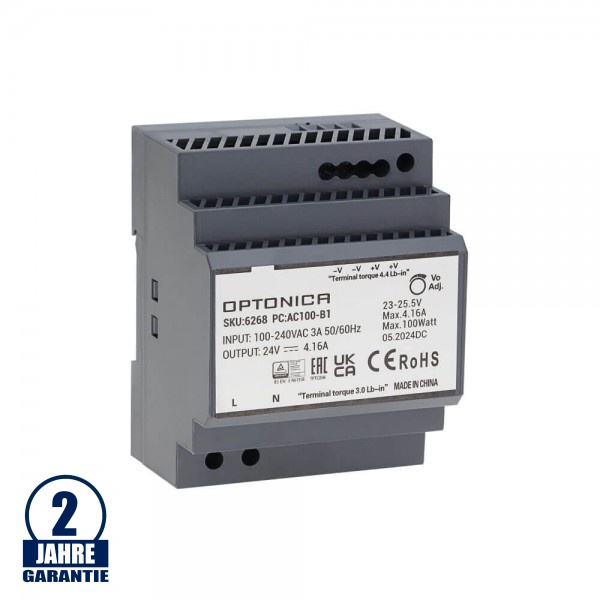

100W 24V DC DIN-Hutschienen Netzteil Slim

Klicken für Galerie

Technische Daten:

Artikel Nr.: 6268
Ausgangsspannung: DC 24 V
Nennstrom Ausgang: max. 4,16 A
max. Belastbarkeit (Leistung): 100 W
Ripple & Noise: 150mVp-p
Spannungstoleranz: +/- 1%
Schutz: Überlast und Überspannung
Betriebstemperatur: -30 bis +70°C
Eingangsspannung: AC 100 - 240 V
ungefähre Lebensdauer: 25000 h
Material: Polycarbonat
Produktgröße: 70 x 92 x 58,8 mm
Sicherheitszertifikate: IP20, CE & RoHS

Bitte beachten Sie, dass es sich bei diesem Netzteil um ein nicht zur Gänze verschlossenes Metallschaltnetzteil handelt.

Stellen Sie sicher, dass der Trafo stets mit dem dafür vorhandenen Anschluss geerdet und in einer geeigneten Installationsdose untergebracht ist.

Bitte beachten Sie, dass sämtliche Netzteile ab einer gewissen Menge an Strom der fließt auch einen bestimmten Kabelquerschnitt benötigen über den die Last auf der Sekundärseite angeschlossen wird.

Ein zu kleiner Kabelquerschnitt kann schnell zu einer Überlastung der Bauteile im Netzteil führen. Daher führen wir hier eine Tabelle an, damit Sie den benötigten Querschnitt für Ihre Schaltung eruieren können.

Max. Stromstärke	Leistung bei 12 V	Leistung bei 24 V	Min. Querschnitt v. Kabel
9 Ampere	108 Watt	216 Watt	1,5 mm²
15 Ampere	180 Watt	360 Watt	2,5 mm²
18 Ampere	216 Watt	432 Watt	4 mm²
23 Ampere	276 Watt	552 Watt	6 mm²
33 Ampere	396 Watt	792 Watt	10 mm²
48 Ampere	576 Watt	1152 Watt	16 mm²
58 Ampere	696 Watt	1392 Watt	25 mm²
