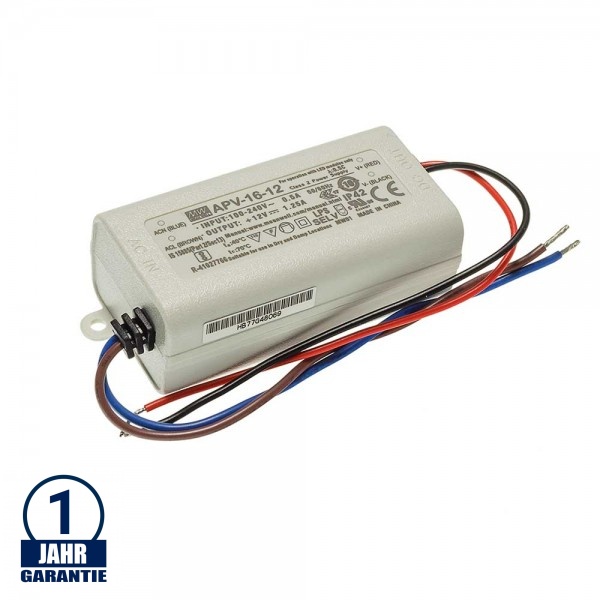

MEAN WELL 16W 12V DC Kunststoff Netzteil IP42

Klicken für Galerie

spezifisches technisches Datenblatt

Technische Daten:

Tropfwasser geschützt

Artikel Nr.: APV-16-12
Ausgangsspannung: DC 12V
Nennstrom: 1,25 A
Nennleistung: 15 W
Restwelligkeit: 120 mVp-p
Spannung Toleranz: ± 5.0%
Anstiegszeit: 1500ms, 30ms / AC 230V - 1500ms, 30ms/ AC 115V
Eingangsspannung: AC 90 - 264V, DC 127 - 370V
Frequenz: 47 - 63 Hz
Effizienz: 80 %
Eingangsstrom: 0,3A/230VAC
Überladungsschutz: Hiccup-Modus (erholt sich automatisch, nachdem Störungszustand entfernt wird)
Arbeitstemperatur: -30°C/+70°C
Produktgröße: 77 x 40 x 29 mm
Arbeitsfeuchtigkeit: 20 - 90%, relative Luftfeuchtigkeit nicht berücksichtigt
Sicherheitszertifikate: IP42 und CE

Bitte beachten Sie, dass sämtliche Netzteile ab einer gewissen Menge an Strom der fließt auch einen bestimmten Kabelquerschnitt benötigen über den die Last auf der Sekundärseite angeschlossen wird.

Ein zu kleiner Kabelquerschnitt kann schnell zu einer Überlastung der Bauteile im Netzteil führen. Daher führen wir hier eine Tabelle an, damit Sie den benötigten Querschnitt für Ihre Schaltung eruieren können.

Max. Stromstärke	Leistung bei 12 V	Leistung bei 24 V	Min. Querschnitt v. Kabel
9 Ampere	108 Watt	216 Watt	1,5 mm²
15 Ampere	180 Watt	360 Watt	2,5 mm²
18 Ampere	216 Watt	432 Watt	4 mm²
23 Ampere	276 Watt	552 Watt	6 mm²
33 Ampere	396 Watt	792 Watt	10 mm²
48 Ampere	576 Watt	1152 Watt	16 mm²
58 Ampere	696 Watt	1392 Watt	25 mm²
